上海吉迈阀门制造有限公司主要生产≦Q611F气动二片式球阀≧也是国内气动阀门生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

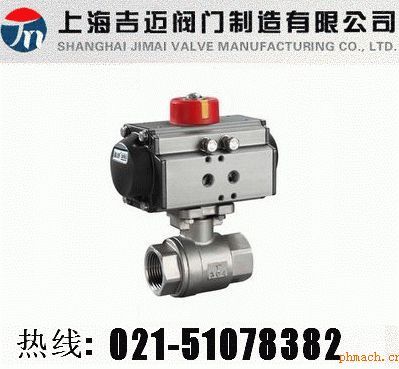

本公司生产的Q611F型气动二片式内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用国外引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
气动二片式内螺纹球阀 主要性能规范
|
公称通径DN(mm) |
15-65 |
|
材料\材料代号 |
C |
P |
R |
|
|
主要
零件 |
阀体 |
WCB |
CF8
304 |
CF8M 316 |
|
|
球板 |
WCB |
CF8
304 |
CF8M 316 |
|
|
阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
适用
工况 |
适用介质 |
水蒸汽、油品 |
硝酸类 |
醋酸类 |
|
|
适用温度 |
-28℃～350℃ |
|
执行器 |
型号 |
63系列、SW系列 |
|
气源压力 |
0.4～0.7MPa |
|
二段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 |
三、气动二片式内螺纹球阀 主要尺寸及重量
|
公称通径DN/mm |
管螺纹 G/in |
尺寸（mm） |
重量(kg) |
|
D1 |
L |
L1 |
L0 |
D |
H |
|
15 |
G1/2 |
48 |
90 |
45 |
140 |
34.6 |
76 |
0.87 |
|
20 |
G3/4 |
58 |
100 |
50 |
160 |
41.6 |
81 |
2 |
|
25 |
G1 |
66 |
115 |
58 |
180 |
53.1 |
92 |
4 |
|
32 |
G1
1/4 |
80 |
130 |
64 |
200 |
63.5 |
112 |
5 |
|
40 |
G1
1/2 |
92 |
150 |
75 |
250 |
69.3 |
121 |
7.5 |
|
50 |
G2 |
114 |
180 |
90 |
300 |
86.5 |
137 |
10 |
|
65 |
G2
1/2 |
136 |
190 |
100 |
300 |
104 |
147 |
12 |
订货说明
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式，气-关式）
订货需提供产品参数：
①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门*为您审核把关。
