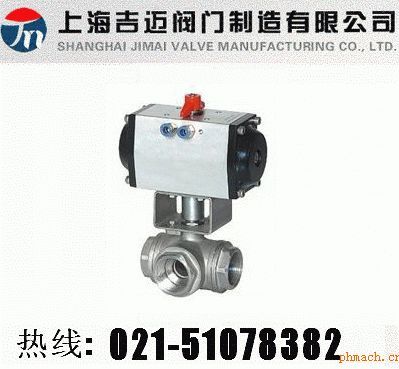

Q614F,615F气动三通内螺纹球阀

上海吉迈阀门制造有限公司主要生产≦Q614F,615F气动三通内螺纹球阀≧也是国内气动阀门生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

本公司生产的Q614F，615F型气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通内螺纹球阀分为“L型气动内螺纹球阀”与“T型气动螺纹球阀”，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏，并可根据工况需要制成L型或T型通道，本气动内螺纹球阀安装方便。

气动三通内螺纹球阀产品特点

（1）气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

气动三通内螺纹球阀主要技术参数及性能

公称通径DN（mm）	10	15	20	25	32	40	50
公称压力（MPa）	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三段式分体式阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% （软密封：零泄漏）
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的±2%
可调范围	250：1
配置执行机构	GT、AT、ST、SR系列单双作用气动执行器
控制方式	开关两位控制、4～20mA模拟量信号控制

气动三通内螺纹球阀主要零件材料

执行器型号	GT、AT、ST、SR系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

气动三通内螺纹球阀主要零件材料

零件名称	材料名称
阀体	WCB	304（CF8）	316（CF8M）	316L（CF3M）
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	增强聚四氟乙烯（PPL）、对位聚苯、不锈钢密封圈
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

气动三通内螺纹球阀安装连接尺寸

通径DN	英寸"	连接尺寸
mm	inch （G）	L	L1	H	A
10	3/8	60	30	57	110
15	1/2	72	36	68	110
20	3/4	85	42	70	110
25	1	91	46	80	140
32	11/4	110	55	85	140
40	11/2	122	61	100	180
50	2	145	72	110	180

订货说明

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式，气-关式）

订货需提供产品参数：

①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门*为您审核把关。
