上海吉迈阀门制造有限公司主要生产≦Q914F,915F电动内螺纹三通球阀≧也是国内电动阀门生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

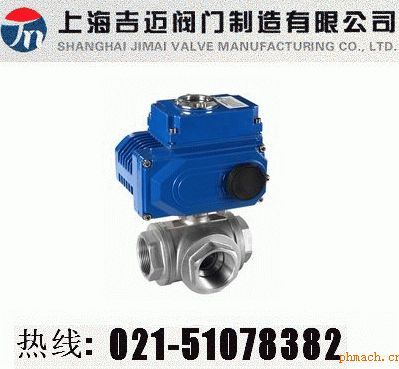

Q914F,915F电动内螺纹三通球阀由JQ系列精小型电动执行器与高平台内螺纹三通球阀组成，根据阀门的结构分为L型与T型两种。电动内螺纹球阀结构紧凑、外型美观、密封性能好，通过220V电源信号或者手操器即可实现管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
|
JQ系列执行机构技术参数 |
阀体参数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN10～150mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4
31.5MPa(定制) |
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构 |
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
环境温度 |
-30°～60° |
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
|
|
|
|
项目类型 |
JQ-05 |
JQ-10 |
JQ-20 |
JQ-40 |
JQ-60 |
JQ-100 |
JQ-200 |
|
输出力矩 |
50N.M |
100
N.M |
200
N.M |
400
N.M |
600
N.M |
1000
N.M |
2000
N.M |
|
动作范围 |
0～90° |
|
额定电流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
|
绝缘电阻 |
100M/DC500V |
|
电源 |
AC110/220/380V
DC24V |
|
电机功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120
W/E |
120
W/E |
|
选配阀门 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
|
执行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7
Kg |
15 Kg |
二、电动内螺纹三通球阀 主要零部件材料
|
序号NO |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |
三、电动内螺纹三通球阀 主要外形尺寸
L型主要尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4
" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2
" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
T型主要尺寸
|
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
10-24UNC |
725 |
|
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
10-24UNC |
1000 |
|
1 1 / 4
" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
10-24UNC |
2000 |
|
1 1 / 2
" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
1/4-20UNC |
3000 |
|
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |
1/4-20UNC |
4650 |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
订货需提供产品参数：
①产品使用介质②产品工作温度③产品连接方式④产品使用压力⑤产品是否带附件以便我们选型报价⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门*为您审核把关。
